型號:Fei Helios Nanolab G3 UC
主要參數:離子束分辨小于3nm@30KV
電子束分辨率: workspace<1nm@15KV ,
樣品XY方向移動范圍不低于100mm,Z方向不低于50mm,可繞Z軸旋轉
任意角度傾斜角T范圍不小于-4到70度,換樣時間低于3.5分鐘。
用途及功能:
掃描電鏡主要用于觀察、分析、記錄樣品的微觀形貌,聚焦離子束用于樣品微
納米尺度下的切割、刻蝕,能譜儀主要用于樣品元素分析。

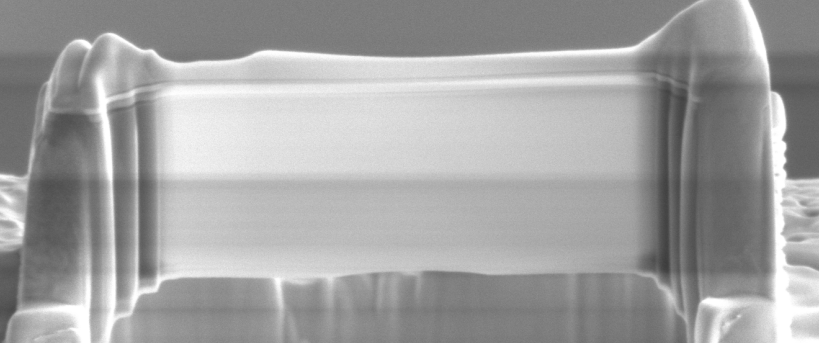

TEM透射樣品制備:對于表面薄膜、涂層、粉末大顆粒,原位TEM芯片加工,晶界界面以及相界面等精準定位與加工TEM制樣;
SEM/EDS剖面分析:可進行二次電子形貌分析且圖像分辨率高、背散射電子襯度分析、EDS能譜分析;
EBSD電子背散射衍射分析:可進行晶體取向成像、顯微織構、界面等分析,分析速度快,標定準確度高;
微納結構加工:在微納結構操作機械手、Omniprobe操作探針、離子束切割等的配合下,可以進行各種微納結構的搬運、各種顯微結構形狀或圖案的加工;
